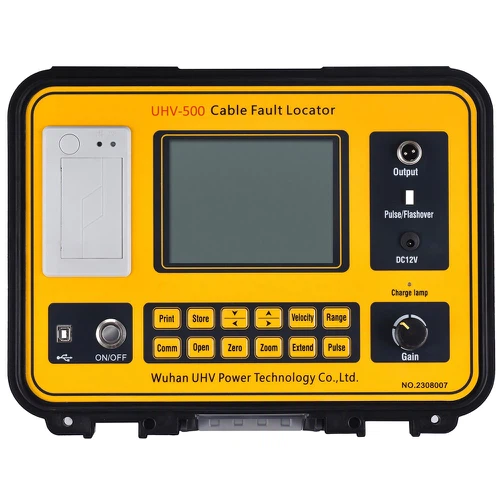

El probador de fallas de cables bajo energía UHV puede ayudar a muchos trabajadores de energía a realizar varias pruebas de energía de manera más conveniente.
Antes de realizar la prueba de fallas en el sitio, verifique si el probador de fallas de cable tiene suficiente energía de la batería (el porcentaje de energía de la batería de la máquina se muestra en la esquina superior derecha y un número rojo indica energía insuficiente). Si la fuente de alimentación del probador de fallas de cable es insuficiente, se debe conectar una fuente de alimentación externa para que el instrumento funcione correctamente.
Encienda el interruptor de encendido del instrumento. Después de ingresar al sistema de escritorio de Windows, el probador de fallas de cables ingresará automáticamente a la interfaz de configuración del sistema de prueba de cables después de unos segundos. Presione el botón "Probar potencia" y la luz indicadora "Parpadeante, pulso" en el panel del probador de fallas de cable parpadeará alternativamente y luego pasará de forma predeterminada al estado "Prueba de pulso de bajo voltaje". (Nota: si la computadora sale del sistema de prueba de cables y regresa al sistema de escritorio, debe volver a ingresar al sistema de prueba del probador de cables. Puede hacer doble clic en el icono del probador de cables o tocar el lápiz en el sistema de escritorio con el dedo para Vuelva a ingresar a la interfaz de configuración inicial del sistema de prueba de fallas de cables, haga clic en el botón táctil correspondiente y configure las funciones relevantes en la interfaz de configuración del sistema de prueba de cables).
Según el tipo, la longitud y la naturaleza del fallo del cable probado, utilice el dedo o el lápiz óptico para hacer clic en las teclas táctiles correspondientes en la tabla de cables para realizar la configuración inicial. Después de la configuración, la barra de estado mostrará el estado actual.
Después de completar la configuración anterior (el "método de prueba de pulso de bajo voltaje" predeterminado), sujete el cable de prueba al cable central y la funda del cable probado, haga clic en el botón "muestreo" y el probador de fallas del cable ingresará al estado de adquisición de datos. La forma de onda medida se muestra en la pantalla. Haga clic en el botón "Muestreo" nuevamente y el probador de fallas de cable ingresará al modo de muestreo automático. El operador puede ajustar la posición y la amplitud en función de la amplitud y posición de la forma de onda. Haga clic en "Desmuestrear" hasta que la forma de onda sea fácil de observar.
Si se configura el "método de descarga disruptiva de alto voltaje", haga clic en el botón "muestreo" y el probador de fallas de cable ingresará al estado de espera de "muestreo". Cuando se produce una descarga eléctrica de alto voltaje, el instrumento mostrará automáticamente en la pantalla la señal recopilada por la caja de muestreo. Y ingresa automáticamente al estado de espera de "muestreo", listo para recolectar la siguiente señal de flash de alto voltaje. Si la forma de onda es fácil de observar, haga clic en el cursor de operación "Cancelar muestreo" para medir la distancia de la falla.
