¡Hola amigos! Como proveedor de probadores DC Hipot, me complace compartir con ustedes cómo realizar pruebas DC Hipot en un motor. La prueba DC Hipot es un proceso crucial que ayuda a garantizar la seguridad y confiabilidad de los motores. Se trata de comprobar la integridad del aislamiento del motor para evitar fallos eléctricos y peligros potenciales.
Comprensión de las pruebas DC Hipot
Antes de sumergirnos en el proceso de prueba, repasemos rápidamente de qué se tratan las pruebas de DC Hipot. DC Hipot, abreviatura de prueba de alto potencial de corriente continua, implica aplicar un alto voltaje de CC a los devanados del motor durante un período específico. Esta tensión de alto voltaje prueba el aislamiento para ver si puede soportar la presión eléctrica sin romperse. Si hay una debilidad en el aislamiento, se mostrará como una corriente de fuga durante la prueba.
Preparándose para la prueba
Lo primero es lo primero: debes asegurarte de tener todas las herramientas y equipos adecuados. Por supuesto, necesitará un probador DC Hipot. Tenemos algunos de primera categoría que son súper confiables y fáciles de usar. Además, reúna algún equipo de seguridad básico, como guantes aislantes y gafas de seguridad. La seguridad siempre debe ser su máxima prioridad cuando se trabaja con altos voltajes.
Antes de comenzar la prueba, debe desconectar el motor de la fuente de alimentación. Esto es una obviedad, pero te sorprendería saber cuánta gente lo olvida. No querrás correr el riesgo de electrocutarte o dañar el probador. Además, asegúrese de que el motor esté limpio y seco. Cualquier suciedad, humedad o residuos pueden afectar los resultados de la prueba.
Conexión del probador
Una vez que haya preparado el motor, es hora de conectar el probador DC Hipot. El probador suele tener dos cables: un cable de alto voltaje y un cable de tierra. Conecte el cable de alto voltaje al devanado del motor. Deberá exponer los terminales del devanado para realizar una conexión adecuada. Tenga cuidado al manipular los cables para evitar cualquier contacto accidental con partes vivas.
Luego, conecte el cable de tierra al marco del motor. El marco debe estar conectado a tierra adecuadamente para garantizar resultados de prueba precisos. Vuelve a verificar todas las conexiones para asegurarte de que estén seguras. Una conexión suelta puede provocar lecturas inexactas o incluso dañar el probador.
Configuración de los parámetros de prueba
Ahora que todo está conectado, es hora de configurar los parámetros de prueba. Los dos parámetros principales que debe configurar son el voltaje de prueba y el tiempo de prueba. El voltaje de prueba depende del voltaje nominal del motor y de la aplicación. Como regla general, la tensión de prueba suele ser superior a la tensión nominal del motor. Por ejemplo, si el motor tiene una potencia nominal de 220 V, el voltaje de prueba podría establecerse en 1000 V.
El tiempo de prueba suele ser de entre 1 y 5 minutos. Esto da tiempo suficiente para que el aislamiento se estabilice y para que aparezcan posibles debilidades del aislamiento. Puede ajustar estos parámetros según los requisitos específicos del motor y los estándares de prueba.
Realizar la prueba
Una vez que haya configurado los parámetros, es hora de comenzar la prueba. Presione el botón de inicio en el probador DC Hipot y comenzará a aplicar el alto voltaje de CC al devanado del motor. Esté atento a la pantalla del probador. Le mostrará el voltaje de prueba, la corriente de fuga y el tiempo de prueba.
Durante la prueba, se debe buscar cualquier signo de rotura del aislamiento. Si la corriente de fuga excede el límite aceptable, podría indicar un problema con el aislamiento. También es posible que escuche un chasquido o un crujido, que es una clara señal de falla en el aislamiento.
Si todo va bien y la corriente de fuga se mantiene dentro del rango aceptable, el motor pasa la prueba. Pero si hay un problema, deberá investigar más a fondo para descubrir qué está causando la falla del aislamiento.
Procedimientos posteriores a la prueba
Una vez completada la prueba, apague el probador DC Hipot y desconecte los cables. Asegúrese de descargar cualquier energía almacenada en el devanado del motor. Puede hacerlo cortocircuitando los terminales del devanado con una resistencia de descarga.
Una vez que el motor esté descargado de forma segura, puede volver a conectarlo a la fuente de alimentación y ponerlo en marcha. Verifique si el motor está funcionando sin problemas. Si hay algún problema, es posible que deba realizar pruebas o reparaciones adicionales.
Equipo relacionado

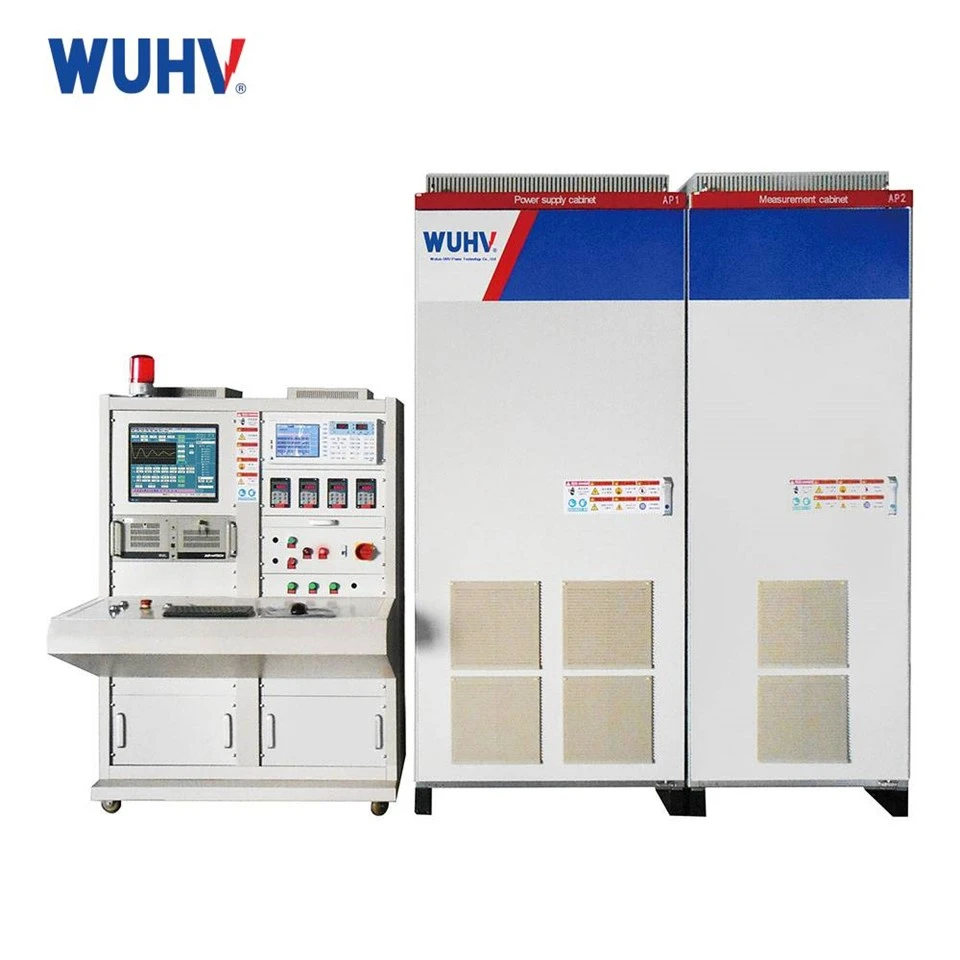

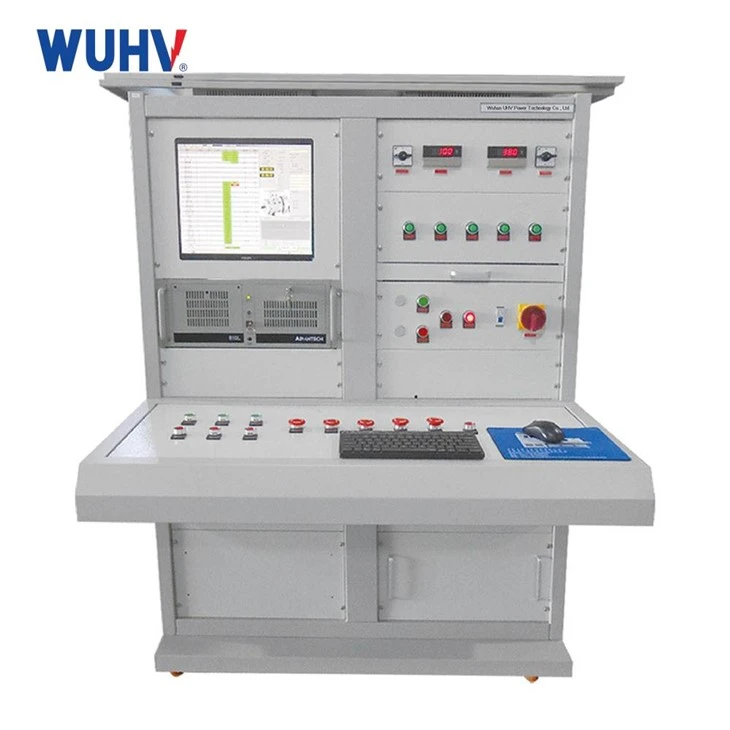

Si se dedica al negocio de las pruebas de motores, es posible que también le interesen algunos equipos relacionados. Por ejemplo, elBanco de pruebas de motores asíncronos monofásicos y trifásicos de 0,12 kW - 90 kWes una gran herramienta para pruebas integrales de motores. Puede probar motores de diferentes potencias y fases, brindándole un análisis detallado del rendimiento del motor.
Otro equipo útil es elKit de prueba VLF. La prueba VLF, o de muy baja frecuencia, es otro método para probar el aislamiento de motores y otros equipos eléctricos. Es una forma más avanzada y precisa de detectar problemas de aislamiento.
Y si se trata específicamente de motores de arranque, elBanco de pruebas de motor de arranquees imprescindible. Le permite probar el rendimiento de los motores de arranque en diferentes condiciones, asegurándose de que estén en óptimas condiciones.
Conclusión
Realizar pruebas DC Hipot en un motor es un paso importante para garantizar su seguridad y confiabilidad. Si sigue los pasos que describí anteriormente, puede probar de manera efectiva la integridad del aislamiento del motor e identificar cualquier problema potencial.
Si está buscando un probador DC Hipot o cualquiera de los equipos relacionados que mencioné, no dude en comunicarse. Contamos con una amplia gama de productos de alta calidad que pueden satisfacer sus necesidades de prueba. Ya sea que tenga un taller a pequeña escala o una planta de fabricación a gran escala, lo tenemos cubierto. Contáctenos para iniciar una discusión sobre sus requisitos específicos y encontraremos la solución perfecta para usted.
