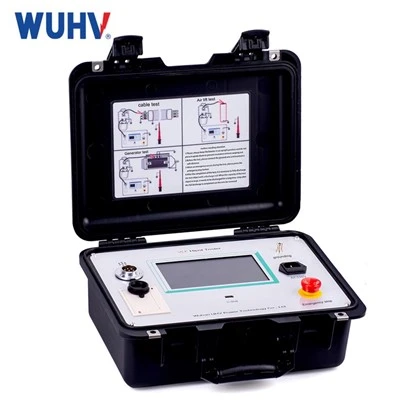

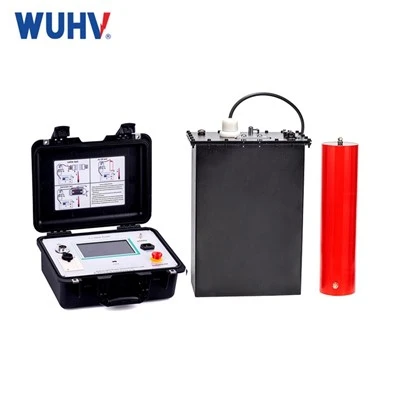

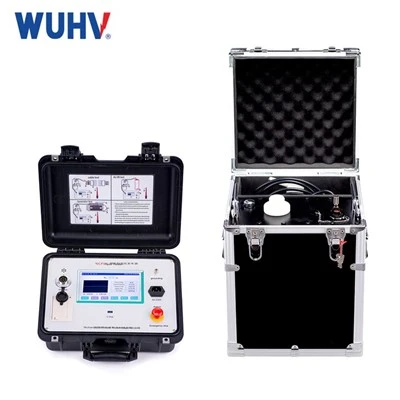

VLF HIPOT Tester
Nuestra empresa se ha especializado en la producción y fabricación de dispositivos de resonancia de series de frecuencia para21 años, con una fábrica inteligente moderna que cubremás de 40, 000 metros cuadradosymás de 100 producción automatizada, Equipo de fabricación, ensamblaje y prueba. Hemos obtenidoCertificación CEy actualmente servirmás de 20, 000 clientesmundial.
La prueba de voltaje HIPOT de frecuencia ultra baja (VLF) sirve como una alternativa a la prueba de voltaje de resistencia de frecuencia de potencia. El generador de alto voltaje de frecuencia ultra baja se usa principalmente para la prueba de soporte de voltaje de equipos eléctricos con gran capacidad de aislamiento.
Al realizar pruebas de voltaje de resistencia de frecuencia de potencia en generadores grandes y medianos, motores, cables de alimentación y otras muestras de prueba,Transformadores de prueba de gran capacidad o transformadores resonantesse requieren debido a la capacitancia significativa de sus capas de aislamiento. Estos dispositivos grandes no solo son voluminosos y caros, sino que también son inconvenientes de usar.
Para abordar este problema, nuestro generador de alto voltaje de frecuencia ultra bajaReduce el requisito de capacidad de potenciaAl reducir la frecuencia de prueba, típicamenteDesde {{0}}. 01 Hz a 0.1 Hz.Al mismo tiempo, integra tecnología moderna de conversión de frecuencia digital y adopta el control de microcomputador para automatizar completamente los procesos de aumento de voltaje, reducción, medición y protección. Esto lo hace más eficiente y práctico para las pruebas en el sitio.
Por qué elegirnos
Aplicación de productos
Se aplican ampliamente en el Proyecto de Ingeniería de Energía, Transporte, Industria Petroquímica, Minería y Proyecto de Conservación del Agua.
Nuestros certificados
Hemos obtenido CE, y otros certificados obtuvieron el certificado del sistema de gestión de calidad ISO9000, y ganamos el título de empresa avanzada de ciencia y tecnología.
Mercado de ventas
Exportaciones acumuladas a los Países Bajos, Indonesia, Bangladesh, Australia, Irán, India, Arabia Saudita, Taiwán, Mongolia, Japón, Estados Unidos y otros más de 10 países y regiones, abren con éxito el mercado internacional.
Nuestro servicio
Proporcione consultoría profesional, integridad y justicia, sin importar una gran o pequeña cantidad de contrato, clientes nuevos o antiguos, clientes nacionales o extranjeros, los tratamientos de UHV con integridad y justicia. UHV proporciona instalación profesional, puesta en marcha y capacitación para los trabajadores de los usuarios, garantiza que los usuarios puedan familiarizarse con los métodos de operación y poner en uso las máquinas lo antes posible.
¿Por qué usar un generador de alta voltaje de frecuencia ultra baja?
Desafíos de las pruebas de frecuencia de potencia (50/60 Hz):
Requiere equipo de prueba grande y voluminoso.
Alta demanda de energía.
Corriente de carga de alta capacitancia, lo que la hace inadecuada para cables largos.
Ventajas de un generador de alto voltaje de frecuencia ultra baja:
Requisitos de potencia más bajos: utiliza significativamente menos corriente que los probadores de frecuencia de potencia.
Compacto y portátil: ideal para uso en el sitio.
Estrés de aislamiento reducido: permite un monitoreo y pruebas de diagnóstico basadas en condiciones más efectivas.
Cumplimiento de estándares: la prueba de cable se encuentra con IEEE 400.2, IEC 60502-2 e IEEE 433.
Las características de nuestro producto
Alto nivel de automatización- Utiliza la tecnología de conversión de frecuencia digital y el control de microcomputador para procesos de prueba completamente automatizados, incluido el aumento de voltaje, la reducción y la medición.
Operación fácil de usar- Cableado simple, 7-} pulgada de pantalla táctil LCD, interfaz intuitiva y operación conveniente.
Protección integral- Incluye múltiples características de protección comoprotección contra sobretensiónyProtección de sobrecorriente del lado alto/bajo voltaje, con unTiempo de respuesta rápido (menos de o igual a 10 ms)para garantizar la seguridad y confiabilidad del instrumento.
Seguro y confiable-El controlador y el generador de alto voltaje funcionan a bajo voltaje y usan control fotoeléctrico, asegurando un funcionamiento seguro.
Salida estable-Utiliza un circuito de control de retroalimentación negativa de circuito cerrado alto y bajo voltaje, evitando el efecto de aumento de la capacitancia.
Muestreo de datos preciso: la corriente de alto voltaje y los datos de voltaje se obtienen directamente del lado de alto voltaje, asegurando mediciones verdaderas y precisas.
Totalmente equipado- presenta un7- Pantalla táctil capacitiva de pulgadas, pantalla LCD, almacenamiento automático de datos,y función de impresión incorporada.
Amplio rango de pruebas- Ofrece múltiples opciones de frecuencia:{{{0}}. 1 Hz, 0. 0 5 Hz, 0.02 Hz y 0.01 Hz,permitiendo diversas necesidades de prueba.
Diseño portátil – Compacto y liviano, haciéndolo ideal para operaciones al aire libre.
Soporte de varios idiomas– Apoya el inglés y el chino, con personalización disponible para otros idiomas.
Principio de trabajo
El probador de alta voltaje de frecuencia ultra baja genera un alto voltaje de CA a frecuencias extremadamente bajas({{0}}. 01 Hz a 0.1 Hz).Esto permitePruebas de aislamiento sin consumo excesivo de energía.

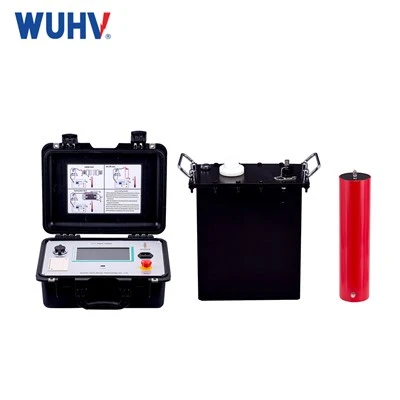

Voltaje de prueba:Rangos de0 a 200 kV,dependiendo del modelo.
Formas de onda: onda sinusoidal, onda cuadrada y onda rectangular de coseno(para diagnósticos avanzados).
Fuente de alimentación: 100 ~ 270VAC, 50/60Hz, fase única
Voltaje de salida: 0 ~ 60VAC RMS
Frecuencia de salida: {{0}}. 1Hz, 0. 0 5Hz, 0.02 Hz, 0.01 Hz (frecuencia variable automática);
Clasificación de carga: 1.1µ@ =]
2.2µf@==2th}.05Hz
5.5µf@==2h}'.02Hz
Estabilidad de frecuencia: fluctuación <0. 5%;
Precisión de medición: ± 3%;
Error de pico de voltaje positivo y negativo: menor o igual al 3%;
Distorsión de la forma de onda de voltaje: menor o igual al 5%;
Debido: continuo
Clase de protección IP 20/IP 54 (operación/transporte)
Temperatura de funcionamiento - 20 grado ... + 55 grado
Temperatura de almacenamiento - 25 grado ... + 70 grado
Aplicaciones de probador HIPOT VLF
Prueba de cable (cables de voltaje medio y alto voltaje)
Evalúa la fuerza de aislamiento de los cables XLPE, EPR y PILC.
Detecta defectos de aislamiento, degradación e infiltración de humedad.
Se utiliza para la puesta en marcha, las pruebas de rutina y el mantenimiento preventivo.
Pruebas de transformador y apartamento
Asegura la salud del aislamiento en los transformadores de alto voltaje y los componentes de la aparición.
Maquinaria giratoria (motores y generadores)
Detecta signos tempranos de desglose de aislamiento en motores y generadores de alto voltaje.
Motores y generadores
Evalúa la calidad de aislamiento de la maquinaria giratoria.
Condensadores y aisladores
Verifica la resistencia dieléctrica de los condensadores y varios aisladores.
Rango de voltaje:Seleccione 0-40 kv, 0-60 kv, o 0-200 kv, dependiendo de la aplicación.
Capacidad de prueba:Asegúrese de admitir la longitud y capacitancia de su cable requerido.
Opciones de forma de onda:La onda sinusoidal es la forma de onda estándar; Se prefiere la onda rectangular de coseno para el diagnóstico avanzado.
Automatización y almacenamiento de datos:Algunos modelos cuentan con secuencias de prueba automatizadas y almacenamiento de datos USB.
Requisitos de portabilidad y energía:Los modelos más ligeros con batería están disponibles para pruebas en el sitio.
Modos de operación:
Prueba de soporte de voltaje:
Aplica un voltaje continuo durante un tiempo específico para verificar la integridad del aislamiento.
Prueba de Tan Delta (TD):
Mide las pérdidas dieléctricas y el envejecimiento de aislamiento.
Prueba de descarga parcial (PD):
Identifica puntos débiles en el aislamiento.
Instrucciones de cableado de la instalación de probador de frecuencia ultra baja de la serie VLF
Paso 1:Abra la puerta trasera del host y saque el cable de tierra, la varilla de descarga, el cable de alimentación y el cable de conexión de alto voltaje en el interior.
Paso 2:Primero, conecte el terminal de conexión a tierra del equipo con el cable de conexión a tierra al bucle de conexión a tierra principal del sitio. Tome el cable de plomo de alto voltaje del equipo del marco de devanado del compartimento trasero y conéctelo al producto probado. Luego conecte la base principal del sitio con la conexión a tierra del objeto probado.
Paso 3:Cierre la varilla de descarga a través del cable de tierra en el sitio (conecte el cable de tierra a la posición donde la varilla de descarga tiene una resistencia de descarga).
Paso 4:Conecte el cable de alimentación, conecte un extremo del cable de alimentación en el enchufe de alimentación del dispositivo y conecte el otro extremo a la fuente de alimentación de CA correcta.
Nombres alternativos para el dispositivo
Generador de alta voltaje de frecuencia ultra baja, 0. 1Hz Generador de alta voltaje de alta frecuencia de frecuencia ultra baja, dispositivo de prueba de alto voltaje de alto voltaje de alta frecuencia ultra baja programable, dispositivo de prueba de alto voltaje de frecuencia ultra baja, dispositivo de prueba de voltaje de frecuencia ultra-bajo.
