Equipos de tensión soportada resonante de frecuencia variable.? Wuhan UHV se especializa en la producción deresonancia en serie, con una amplia gama de selección de productos y pruebas eléctricas profesionales. para encontrarresonancia en serie, elija Wuhan UHV.
Elequipo de tensión soportada resonante de conversión de frecuenciaestá diseñado y fabricado principalmente para pruebas de tensión soportada de CA de equipos eléctricos primarios en subestaciones de 500 kV y menos. Puede cumplir con los requisitos de prueba de tensión soportada de CA para equipos capacitivos como transformadores, sistemas GIS, interruptores SF6, cables, casquillos, transformadores, generadores, motores, botellas de porcelana, etc., según las regulaciones. Puede cumplir con los requisitos de las condiciones de prueba de equipos de alta tensión y baja corriente, así como de las condiciones de prueba de equipos de baja tensión y alta corriente. Los equipos de tensión soportada resonante de frecuencia variable se utilizan ampliamente en industrias como la eléctrica, la metalurgia, el petróleo, la química, etc., y son adecuados para muestras de prueba capacitivas de alta-capacidad y alto-voltaje.
Composición del equipo de resistencia de voltaje resonante de conversión de frecuencia

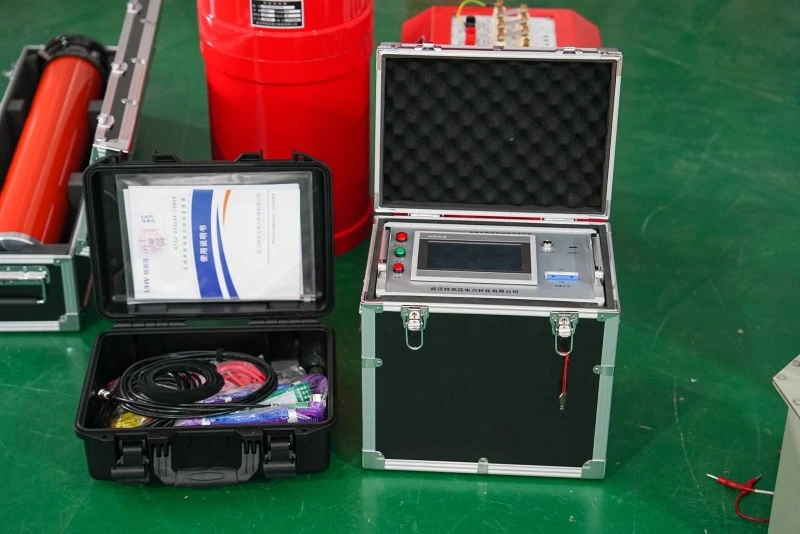

El equipo de resistencia a la tensión resonante de conversión de frecuencia consta principalmente de una fuente de alimentación de conversión de frecuencia, un transformador de excitación, un reactor y un divisor de tensión capacitivo.
Principio de funcionamiento del equipo de tensión soportada resonante de conversión de frecuencia.
Cuando la frecuencia del circuito f=1/2 π√ LC, se produce resonancia en el circuito y el voltaje en la muestra de prueba es Q veces el voltaje de salida del extremo de alto voltaje del transformador de excitación. Q es el factor de calidad del sistema, que es el múltiplo de resonancia de voltaje, que generalmente varía de decenas a cientos o más. Primero, ajuste la frecuencia de salida de la fuente de alimentación de frecuencia variable para inducir resonancia en serie en el circuito, y luego ajuste el voltaje de salida de la fuente de alimentación de frecuencia variable bajo la condición de resonancia del circuito para lograr el valor de prueba del voltaje de muestra. Debido a la resonancia del circuito, un voltaje de salida más pequeño de la fuente de alimentación de frecuencia variable puede generar un voltaje de prueba más alto en la muestra de prueba CX.
Características del equipo de resistencia de voltaje resonante de conversión de frecuencia
La pantalla grande muestra los datos y el estado de la prueba y tiene una función de indicación de pasos de operación en tiempo real-
Puede ajustar de manera flexible el voltaje experimental, el rango de frecuencia y el tiempo de presurización
Los resultados de la prueba pueden calcular la capacitancia de la muestra de prueba.
Equipado con una interfaz de comunicación por computadora para facilitar la comunicación y la gestión de datos experimentales.
Tamaño pequeño, peso ligero, fácil operación
Alta resolución, resolución de frecuencia de 0.001HZ
Alta seguridad y confiabilidad, el sistema tiene funciones de protección contra sobrecorriente, sobretensión y descarga, que pueden proteger eficazmente la seguridad personal y del equipo. Los resultados de la prueba se pueden imprimir y actualizar con software.
