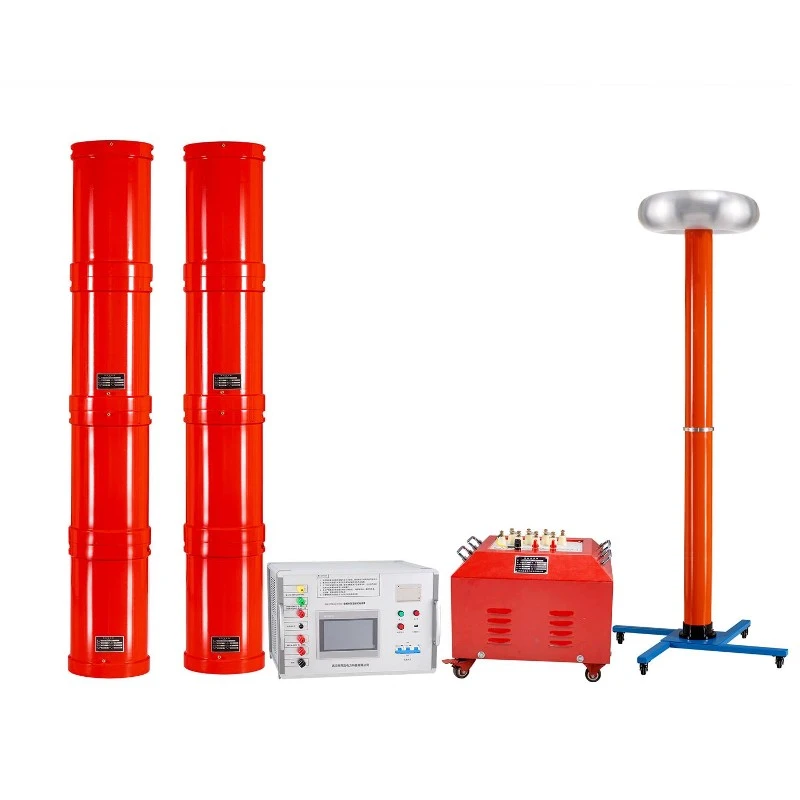

¿Análisis de circuito resonante en serie? Wuhan UHV se especializa en la producción deresonancia en serie, con una amplia gama de selección de productos y pruebas eléctricas profesionales. para encontrarresonancia en serie, elija Wuhan UHV.
En funcionamiento práctico, la función del circuito de absorción es eliminar la señal de una determinada frecuencia de la señal de entrada. El circuito de absorción compuesto por un circuito resonante de la serie LC. VT1 en el circuito constituye un amplificador de primera etapa, donde U es la señal de entrada y U es la señal de salida de este amplificador. Ll y Cl forman un circuito de absorción resonante en serie LC con una frecuencia resonante en serie de fo, que está conectado entre el terminal de entrada de VT1 y el terminal de tierra.
(1) La frecuencia de la señal de entrada es fo. Para la señal con frecuencia fo en la señal de entrada, debido a la misma frecuencia de resonancia que Ll y Cl, el circuito en serie de Ll y Cl tiene una pequeña impedancia. La señal de entrada con frecuencia cinco se deriva a tierra mediante Ll y Cl y no se puede agregar a la base de VT1. VT1 no puede amplificar la señal y, por supuesto, no hay ninguna señal con frecuencia fo en la señal de salida.
(2) La frecuencia de la señal de entrada es mayor o menor que la de la piedra. Para señales con frecuencias superiores o inferiores a fo en la señal de entrada, debido a las frecuencias de resonancia desiguales con Ll y Cl, el circuito en serie de Ll y Cl se desafina, lo que da como resultado una impedancia alta. La señal de entrada no se deriva a tierra mediante Ll y Cl, sino que se agrega a la base de VT1, se amplifica mediante VT1 y se emite. De las características de respuesta de frecuencia de este reactor, se puede ver que no hay ninguna señal con frecuencia fo en la señal de salida.
Características del circuito resonante en serie:
1. Cuando la frecuencia aplicada es igual a su frecuencia resonante, la impedancia de su circuito exhibe resistencia pura y tiene un valor mínimo. Esta característica se denomina filtro de muesca en aplicaciones prácticas.
2. Cuando la frecuencia externa es mayor que su frecuencia de resonancia, la impedancia del circuito es inductiva, equivalente a una bobina inductiva.
3. Cuando la frecuencia aplicada es inferior a su frecuencia resonante, el circuito se vuelve capacitivo, equivalente a un condensador.
Circuito de refuerzo de alta frecuencia resonante en serie-
Un circuito elevador de alta-frecuencia compuesto por circuitos en serie LC. VT1 en el circuito forma un amplificador de emisor común de primera etapa, mientras que Ll y C4 forman un circuito resonante en serie LC para mejorar las señales de alta-frecuencia. La frecuencia de resonancia del circuito resonante en serie de Ll y C4 es cinco, que es mayor que la frecuencia más alta de la señal operativa de este amplificador.
Debido a la impedancia mínima de los circuitos Ll y C4 durante la resonancia, la resistencia de retroalimentación negativa se minimiza cuando se conecta en paralelo con la resistencia de retroalimentación negativa del emisor R4, lo que resulta en el factor de amplificación máximo en este momento.
Para señales de entrada con frecuencias mucho más bajas que fo, los circuitos Ll y C4 no tienen ningún efecto de refuerzo sobre ellas. Debido a que los circuitos Ll y C4 están en un estado desafinado, su impedancia es alta y la resistencia de retroalimentación negativa en este momento es R4.
La frecuencia de la señal de entrada al circuito resonante paralelo LC es muy amplia, incluyendo señales con frecuencias iguales a la frecuencia resonante. Entre numerosas señales de entrada de diferentes frecuencias, el circuito sólo resuena con señales en la frecuencia de resonancia, momento en el que la impedancia del circuito es máxima. Un circuito resonante tiene un ancho de banda. En el análisis de circuitos se puede considerar que las señales dentro de la banda de frecuencia se amplifican o amplifican de la misma manera que las señales en la frecuencia resonante.
