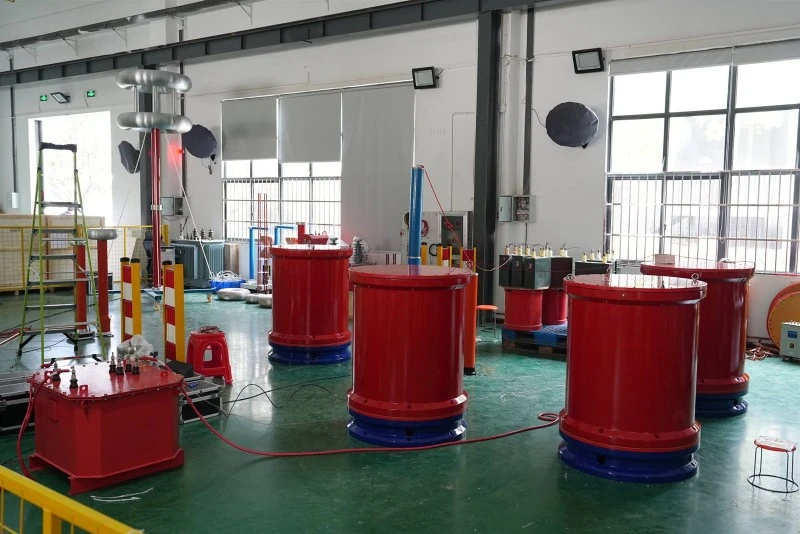

1. Introducción al conjunto completo de equipos para pruebas de resonancia en serie de conversión de frecuencia.
Elresonancia en serie de frecuencia variableLa prueba utiliza la inductancia de un reactor y la capacitancia del objeto probado para lograr resonancia de capacitancia y obtener alto voltaje y alta corriente. Es un nuevo método y tendencia en las pruebas actuales de alto voltaje-, que se ha utilizado ampliamente tanto a nivel nacional como internacional. La resonancia en serie es un circuito de filtrado de corriente resonante que puede mejorar la distorsión de la forma de onda de potencia, obtener una mejor forma de onda de voltaje sinusoidal y prevenir eficazmente la ruptura de picos armónicos del objeto probado; Cuando se perfora el aislamiento del objeto de prueba, la corriente se desafina inmediatamente y la corriente del bucle cae rápidamente a una décima parte de la corriente de prueba normal; Cuando se produce una ruptura por descarga disruptiva, debido a la pérdida de las condiciones de resonancia, el arco puede extinguirse. Además de la reducción instantánea de la corriente de cortocircuito-, el alto voltaje también desaparece inmediatamente y lleva más tiempo restablecer el voltaje. Es fácil cortar la energía nuevamente bajo voltaje de descarga. Por lo tanto, es adecuado para pruebas de voltaje soportado de aislamiento de equipos eléctricos de alto-voltaje y alta-capacidad.
2. Aplicación del conjunto completo de Equipo de prueba de resonancia en serie de conversión de frecuencia. en el sistema GlS
La-prueba de resistencia de voltaje in situ de GIS se realiza mediante voltaje de CA, voltaje de impulso de rayo oscilante, voltaje de pulso de trabajo oscilante, etc. La prueba de resistencia de voltaje de CA es un método comúnmente utilizado en la-prueba de resistencia de voltaje in situ de GIS, que puede verificar eficazmente estructuras anormales de campos eléctricos (como daños en los electrodos). Actualmente, debido a las limitaciones en las condiciones y los equipos de prueba, solo-se realizan pruebas de voltaje en el sitio. Sin embargo, la mayoría de los sistemas GIS que no se han sometido a-pruebas de resistencia al voltaje de CA in situ han experimentado accidentes. Por lo tanto, es necesario realizar-pruebas de resistencia de voltaje en el sitio en los sistemas GIS. Actualmente, debido a las limitaciones en las condiciones y los equipos de prueba, solo se realizan-pruebas de voltaje en el sitio.
(1) Requisitos de prueba
① El GlS debe estar completamente instalado. El gas SF6 debe llenarse hasta alcanzar la densidad nominal y se deben completar la medición de la resistencia del circuito principal, las pruebas de varios componentes y la detección del contenido de agua y las fugas del gas SF6. Todos los devanados secundarios de los transformadores de corriente se han puesto a tierra y los devanados secundarios de tensión de los transformadores de tensión se han desconectado y puesto a tierra. ② Antes de realizar la prueba de tensión soportada de CA, se debe aislar el siguiente equipo de los cables y barras colectoras de alto-voltaje de GlS. ③ Cada parte recién instalada de GIS debe someterse a pruebas de aislamiento. Al probar las piezas extendidas, se deben cortar y conectar a tierra las piezas originales de los dispositivos adyacentes.
(2) Método de aplicación del voltaje de prueba.
Aplique el voltaje de prueba a la sección entre el conductor de fase y la carcasa; Para otras conexiones de puesta a tierra de carcasa y fase que no sean de prueba, aplique voltaje desde el aislador. Durante la prueba, aplique voltaje a cada componente del GlS al menos una vez. Al mismo tiempo, para evitar el envejecimiento del aislamiento del mismo componente, la tensión de prueba debe aplicarse a varios componentes. Normalmente, realice la prueba de tensión soportada de CA entre fase y tierra únicamente en el sitio. Si el interruptor de aislamiento del disyuntor se daña o se desmonta durante el transporte y la instalación, es necesario realizar pruebas dieléctricas de CA en el puerto. El valor de la tensión soportada debe ser coherente con el valor de la tensión soportada de CA entre fase y tierra. Si la capacitancia total del GlS es grande, la prueba de tensión soportada se puede realizar en secciones.
3. Programa de pruebas dieléctricas de CA
La primera etapa de las pruebas dieléctricas de CA en GIS es la "purificación compleja", cuyo objetivo es eliminar partículas conductoras o no-conductoras que puedan estar presentes en GIS. Estas partículas pueden ingresar durante la instalación, producir desechos metálicos después de múltiples operaciones, o formar desechos de corte de sujetadores y rebabas en la superficie de los electrodos. La "purificación de precisión" puede mover partículas conductoras a áreas de bajo campo eléctrico o capturar partículas y quemar las rebabas en la superficie del electrodo sin dañar el aislamiento. El valor de voltaje de "purificación empírica" debe ser menor que este valor de voltaje. La segunda etapa es la prueba dieléctrica, que se lleva a cabo después del proceso de "purificación de precisión". El tiempo es 1 minuto.
4. Juicio de los resultados de la prueba de voltaje de campo
Si cada componente del GIS ha resistido el voltaje de prueba especificado de acuerdo con el procedimiento de prueba seleccionado sin descarga disruptiva, se considera que todo el GIS ha pasado la prueba; Si se produce una descarga por ruptura durante el proceso de prueba, se debe realizar una prueba integral de resistencia al voltaje basada en la energía de la descarga, diversos efectos acústicos, ópticos, electroquímicos y otros efectos de descarga causados por la descarga, así como los resultados de la prueba proporcionados por otras técnicas de diagnóstico de fallas durante el proceso de prueba. Si no hay problemas, se pueden seguir los siguientes pasos:
① Aplique el voltaje especificado y repita la prueba. Si el equipo o la barrera de gas pueden soportarlo, la descarga es una descarga autorreparable; Si el voltaje de prueba repetido alcanza un valor fijo y el tiempo especificado, el producto probado se considera calificado; de lo contrario, se ejecutarán los siguientes elementos. ② Desmonte el equipo, abra el espacio de escape, inspeccione cuidadosamente la condición del aislamiento y tome las medidas de recuperación necesarias antes de proceder a la siguiente prueba de voltaje requerida.
5. Métodos para localizar fallas de avería en pruebas de resistencia a la tensión GIS
Si el intervalo entre las líneas entrantes y salientes de la prueba de tensión soportada después de la segmentación GIS es mayor y se produce una descarga o avería sin recuperación automática durante el proceso de prueba, es difícil determinar la ubicación exacta de la falla con oídos humanos y solo monitorearla, lo que fácilmente puede conducir a errores de juicio y desperdicio de mano de obra, recursos materiales y daños innecesarios al equipo; Si se desarrolla un localizador de fallas basado en el principio de vibración de la carcasa causada por la onda de choque generada por la descarga, se puede determinar el intervalo de descarga. Antes de cada prueba de tensión soportada, se pueden instalar sensores en la parte de prueba, especialmente en el disyuntor, el interruptor de aislamiento, la barra colectora y la carcasa de conexión del aislador de cada parte de conexión del aislador.
