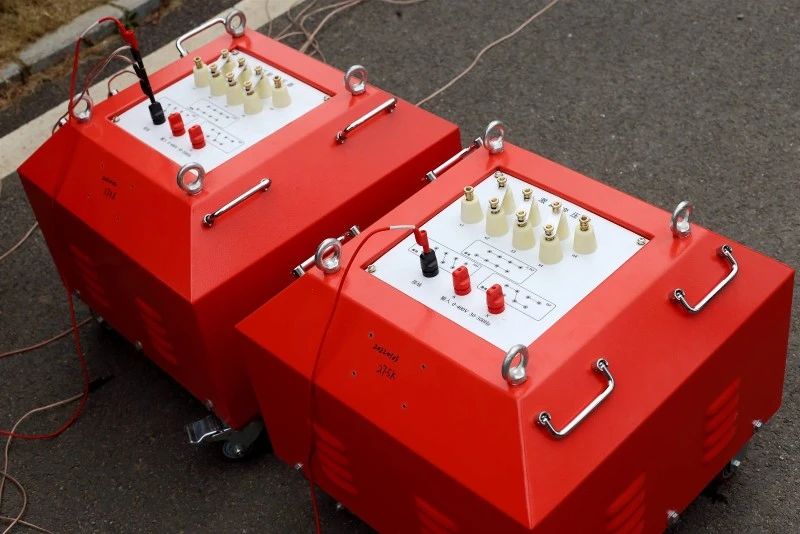

El método de tensión soportada de CA para el conjunto completo deEquipo de prueba de resonancia en serie de frecuencia variable.es cambiar la inductancia y la frecuencia en el circuito de prueba, y el circuito está en un estado resonante. Este método puede cumplir con los requisitos de prueba de alto voltaje y alta corriente. Al realizar la prueba de tensión soportada de CA para el conjunto completo deEquipo de prueba de resonancia en serie de frecuencia variable., cabe señalar los siguientes puntos:
1. Antes del experimento, es necesario comprender si los elementos de prueba no-del equipo probado están calificados.
2. Se debe instalar una valla en el lugar de la prueba. Colgar señales de advertencia y asignar personal exclusivo para la supervisión;
3. La superficie de aislamiento del equipo a probar debe limpiarse antes de la prueba, y el equipo de prueba, la carcasa del objeto de prueba y el devanado que no es de prueba deben estar conectados a tierra de manera confiable. Para equipos multiaceite, la prueba debe realizarse después de un cierto período de estática del aceite de acuerdo con las regulaciones pertinentes. Por ejemplo, para transformadores de gran capacidad, el aceite debe dejarse reposar durante 12 a 24 horas; Para transformadores de 3-10 kV, el aceite debe dejarse reposar durante 6-12 horas;
4. Ajuste el espacio entre las bolas protectoras para garantizar que el voltaje de descarga esté entre el 105% y el 110% del voltaje de prueba. Realizar tres pruebas consecutivas sin diferencias significativas y verificar la confiabilidad del funcionamiento del dispositivo de protección contra sobrecorriente;
5. Después de realizar el cableado de acuerdo con el diagrama de cableado de la prueba de resonancia en serie, una persona dedicada debe verificar y confirmar que no haya errores (incluida la distancia de conexión a tierra, la distancia de seguridad, etc.) antes de prepararse para la presurización;
6. Antes de aplicar presión, verifique si el regulador está en la posición cero y confirme que el regulador de presión esté en la posición cero antes de aplicar presión. La operación sólo se puede realizar después de aplicar alto voltaje;
7. Para la velocidad de refuerzo, cuando el voltaje de prueba es inferior al 30%, puede ser un poco más rápido y luego el refuerzo debe ser uniforme, aproximadamente el 5% del voltaje de prueba, o 10-15 segundos cuando aumenta el voltaje de prueba nominal;
8. Durante el proceso de refuerzo, controle los cambios en el voltímetro y otros instrumentos. Cuando el voltaje nominal sea 0,5 veces, lea la corriente de capacitancia del equipo probado. Cuando el voltaje aumente al voltaje nominal, comience a calcular el tiempo. Luego lea la corriente del capacitor, reduzca lentamente el voltaje a cero después de un tiempo y luego desconecte la fuente de alimentación;
9. En el experimento, si se descubre que el puntero del voltímetro oscila mucho, hay un ruido anormal en la muestra de prueba, la lectura del medidor de miliamperios aumenta bruscamente, la muestra de prueba humea o se incendia y se produce una descarga continua de chispas en la superficie del aislamiento. El voltaje se debe reducir inmediatamente y se debe identificar la causa después de colgar un cable de conexión a tierra en el lado de alto-voltaje;
10. Si el equipo probado no está especificado, el tiempo de resistencia al voltaje general es de 1 minuto. El tiempo de tensión soportada de las varillas aislantes y otros aparatos eléctricos es de 5 minutos. Una vez completado el experimento, cuelgue el cable de conexión a tierra de manera oportuna y luego contacte los componentes relevantes sin calentarlos;
11. La resistencia de aislamiento y la tasa de absorción del equipo probado deben medirse antes y después de la prueba, y los resultados de las dos mediciones no deben ser significativamente diferentes.
