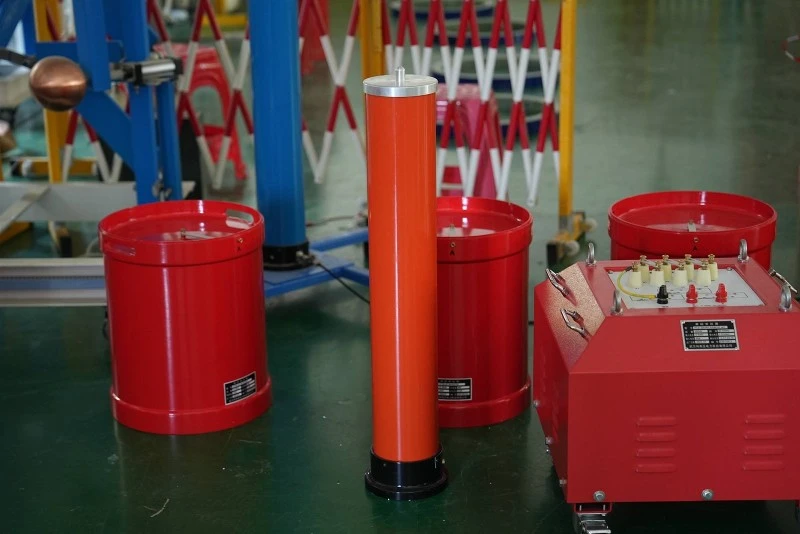

Eldispositivo de prueba de resonancia en serieSe divide en tipos de modulación de frecuencia y modulación de inductancia, y generalmente consiste en una fuente de alimentación de frecuencia variable, un transformador de excitación, un reactor y un divisor de voltaje capacitivo. El producto probado está conectado en resonancia en serie con el capacitor del reactor, y el divisor de voltaje está conectado en paralelo con el producto probado para medir el voltaje de resonancia en el producto probado y generar una señal de protección contra sobretensión.
En un circuito en serie compuesto por resistencias, inductores y condensadores, cuando la capacitancia, la reactancia xc es igual a la inductancia xl, es decir, xc=xl, el voltaje u y la corriente i en el circuito son iguales y el circuito se comporta como una resistencia. Este fenómeno se llamaresonancia en serie; Cuando se produce una resonancia en serie en el circuito, la impedancia Z=R ^ 2 (XC-XL) ^ 2 Menor o igual que R, la impedancia total se minimiza y la corriente alcanza su valor máximo.
Eldispositivo de prueba de resonancia en serie Tiene las siguientes ventajas técnicas:
(1) El dispositivo de prueba de resonancia en serie tiene sobretensión, sobrecorriente, arranque en cero, desafinación del sistema (flashover), salida de voltaje segmentada, tiempo de prueba preestablecido independiente para cada segmento de voltaje, pantalla táctil de color verdadero de 7- pulgadas, impresión en tiempo real y almacenamiento de datos, circuito de salida con contactor, línea de salida táctil sin activar la seguridad del estacionamiento eléctrico, lo que elimina los riesgos de seguridad.
(2) Sobretensión, sobrecorriente, cualquier tiempo preestablecido, salida de onda sinusoidal estándar, rango de salida de frecuencia de 30 Menor o igual a 300 Hz, respuesta rápida de protección contra descargas disruptivas.
(3) Entrada de amplio rango de voltaje, entrada de frecuencia amplia, frecuencia adaptable de 50 Hz. El generador y la fuente de alimentación industrial pueden funcionar normalmente.
(4) Modo de trabajo completamente automático.
(5) Una fuente de alimentación de frecuencia variable puede controlar simultáneamente la salida de múltiples fuentes de alimentación de frecuencia variable, y solo es necesario operar una de ellas. Los clientes pueden comprar primero un conjunto de pequeña capacidad y, si no es suficiente, pueden comprar varios conjuntos para usarlos en paralelo más adelante. El precio es favorable y el uso es más flexible.
(6) La demanda de capacidad para cables de 110 kV y superiores es relativamente alta. Musen Electric adopta reactores de núcleo hueco, métodos de reemplazo en serie múltiple en paralelo, cuántos modos en serie en paralelo se requieren, operación por una sola persona, fácil desmontaje y montaje y movilidad, resolviendo los problemas de peso y utilización.
Eldispositivo de prueba de resonancia en seriees adecuado para pruebas de tensión soportada de CA de cables eléctricos reticulados de polietileno de 10 kV, 35 kV, 110 kV, 220 kV y 500 kV, pruebas de tensión soportada de CA de GIS (subestación aislada completamente cerrada), pruebas preventivas y de entrega de productos de prueba capacitivos de alto voltaje- de gran capacidad y pruebas de resistencia a la frecuencia eléctrica. Pruebas de tensión de grandes transformadores y grupos electrógenos, pruebas de tensión soportada por inducción de transformadores de potencia.
