¿Cuáles son los peligros deresonancia en serie? Wuhan UHV se especializa en la producción deresonancia en serie, con una amplia gama de selección de productos y pruebas eléctricas profesionales. para encontrarresonancia en serie, elija Wuhan UHV.

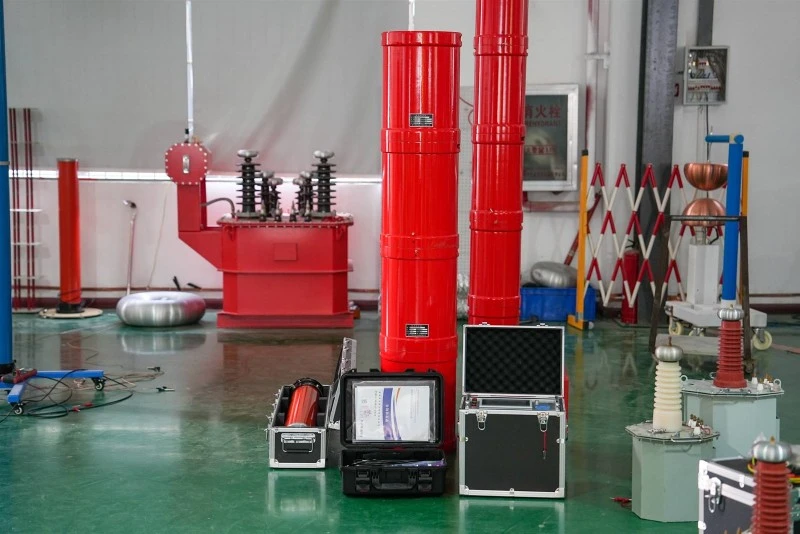

resonancia en serieutiliza reactores resonantes y la resonancia de capacitancia de la muestra de prueba para generar alto voltaje y alta corriente, que se usa ampliamente para la transferencia y pruebas preventivas de muestras de prueba capacitivas de gran capacidad y alto-voltaje, como cables de alimentación, transformadores de potencia, grupos electrógenos, motores, aparamenta, interruptores GIS, etc. Pero también existen ciertos peligros ocultos al utilizar resonancia en serie para pruebas de tensión soportada. Entonces, ¿cuáles son los peligros deresonancia en serie? A continuación, explicaremos los peligros de la resonancia en serie según la experiencia operativa práctica.
1. Condiciones que surgen de la resonancia en serie.
En un circuito en serie compuesto por resistencias, inductores y condensadores, cuando la capacitancia, reactancia XC=inductancia, reactancia XL es igual, se produce resonancia en serie y la fase del voltaje U y la corriente I en el circuito son las mismas. Cuando se produce una resonancia en serie en un circuito, la impedancia del circuito Z=√ R2+XC-XL2=R, la impedancia total en el circuito es la más pequeña y la corriente alcanzará su valor máximo. Esto puede generar altos voltajes en inductores y capacitores que son muchas veces más altos que el voltaje de la fuente de alimentación, dañando el aislamiento de los equipos eléctricos y afectando el funcionamiento seguro de la red eléctrica. Ajustar adecuadamente los parámetros del circuito R, L y C puede evitarresonancia en serie.
2. Medición de las características de circuitos resonantes en serie.
El factor de calidad es un parámetro importante para medir las características de los circuitos resonantes. Cuanto mayor sea la reactancia y menor la resistencia en un circuito, mayor será el factor de calidad. Por lo tanto, el valor de voltaje en el capacitor o inductor será mucho mayor que el voltaje aplicado. Los valores del factor de calidad de los circuitos resonantes generales de inductores y condensadores pueden alcanzar decenas o incluso cientos. La nocividad de una sobretensión resonante está determinada no sólo por su amplitud, sino también por su duración. En el sistema eléctrico, la resonancia en serie generará una sobretensión varias veces mayor que la tensión nominal de la red. Provocar daños importantes al funcionamiento seguro de los equipos eléctricos.
En los últimos años, ha habido múltiples incidentes de daños a transformadores en la mayor parte del país, principalmente por razones de diseño y fabricación, así como algunos incidentes de resonancia ferromagnética causados por una operación incorrecta, que resultaron en explosiones de PT. La inspección de operación muestra que antes de diseñar la red eléctrica, se deben hacer algunos libros antiguos y arreglos para evitar el daño causado porresonancia en serieo acortar la duración de la resonancia tanto como sea posible.
