Dispositivo de tensión soportada resonante de frecuencia variableEsta serie de dispositivos de tensión soportada está diseñada y fabricada principalmente para pruebas de tensión soportada de CA de equipos eléctricos primarios en subestaciones de 500 kV y menos. Puede cumplir con los requisitos de prueba de tensión soportada de CA para equipos capacitivos como transformadores, sistemas GIS, interruptores SF6, cables, casquillos, transformadores, generadores, motores, botellas de porcelana, etc., según las regulaciones. Puede cumplir con los requisitos de las condiciones de prueba de equipos de alta tensión y baja corriente, así como de las condiciones de prueba de equipos de baja tensión y alta corriente.
Composición del dispositivo de resistencia a la tensión resonante de conversión de frecuencia

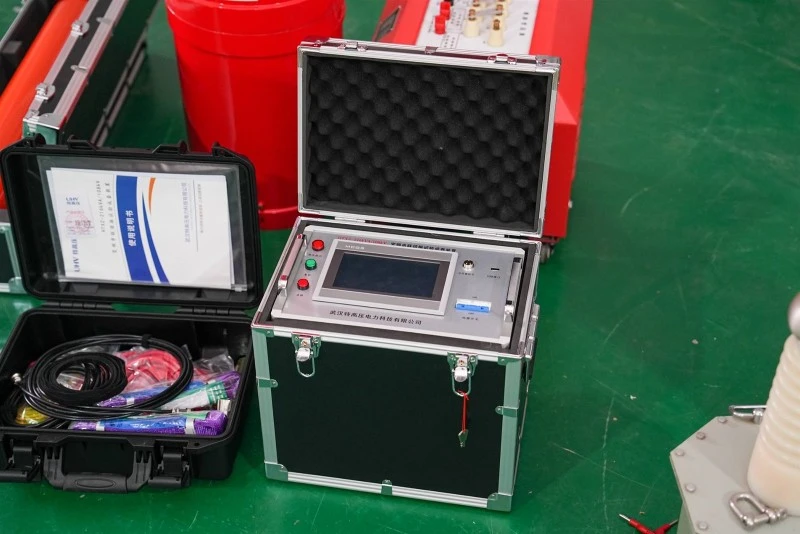

El dispositivo de prueba de resonancia en serie de frecuencia variable consta principalmente de una fuente de alimentación de frecuencia variable, un transformador de excitación, un reactor y un divisor de voltaje capacitivo.
Dispositivo de resistencia a la tensión resonante de frecuencia variable, también conocido como
Dispositivo de prueba de resistencia a la tensión de CA, resonancia de frecuencia variable, resonancia en serie de frecuencia variable, resonancia en serie, transformador de resonancia en serie, equipo de prueba de resonancia en serie, equipo de prueba de resistencia a la tensión de CA, equipo de prueba de resistencia a la tensión de cable, dispositivo de prueba de resistencia a la tensión de CA GIS, dispositivo de prueba de resistencia a la tensión de CA de modulación de frecuencia, dispositivo de prueba de resistencia a la tensión de CA, generador, dispositivo de prueba de resistencia a la tensión de CA, cable reticulado Dispositivo de prueba de resistencia a la tensión de CA, transformador de prueba de resonancia en serie de frecuencia variable, tensión de resonancia de frecuencia eléctrica resistir equipos de prueba, etc.
Principio del dispositivo de resistencia de voltaje resonante de conversión de frecuencia
Sabemos que cuando la frecuencia del circuito f=1/2 π√ LC, se produce resonancia en el circuito y el voltaje en la muestra de prueba es Q veces el voltaje de salida del extremo de alto voltaje del transformador de excitación. Q es el factor de calidad del sistema, que es el múltiplo de resonancia de voltaje, que generalmente varía de decenas a cientos o más. Primero, ajuste la frecuencia de salida de la fuente de alimentación de frecuencia variable para inducir resonancia en serie en el circuito, y luego ajuste el voltaje de salida de la fuente de alimentación de frecuencia variable bajo la condición de resonancia del circuito para lograr el valor de prueba del voltaje de muestra. Debido a la resonancia del circuito, un voltaje de salida más pequeño de la fuente de alimentación de frecuencia variable puede generar un voltaje de prueba más alto en la muestra de prueba CX.
