¿Dispositivo resonante en serie de frecuencia variable? Wuhan UHV se especializa en la producción deresonancia en serie, con una amplia gama de selección de productos y pruebas eléctricas profesionales. para encontrarresonancia en serie, elija Wuhan UHV.
Ventajas de la fuente de alimentación resonante en serie en aplicaciones de sistemas de energía:
1. La capacidad de energía requerida se reduce considerablemente. La fuente de alimentación resonante en serie genera alto voltaje y alta corriente a través de resonancia entre el reactor resonante y el capacitor probado. En todo el sistema, la fuente de alimentación sólo necesita proporcionar la parte de consumo activo del sistema. Por lo tanto, la fuente de alimentación requerida para el experimento es solo 1/Q de la capacidad de prueba.
2. Se ha reducido considerablemente el peso y volumen del equipo. En una fuente de alimentación resonante en serie, no solo se eliminan el voluminoso dispositivo regulador de voltaje de alta-potencia y el transformador de prueba de frecuencia eléctrica de alta-potencia, sino que la fuente de alimentación de excitación resonante solo requiere 1/Q de la capacidad de prueba, lo que reduce en gran medida el peso y el volumen del sistema, generalmente entre 1/5 y 1/10 de los dispositivos de prueba ordinarios.
3. Mejorar la forma de onda del voltaje de salida. Una fuente de alimentación resonante es un circuito de filtrado resonante que puede mejorar la distorsión de la forma de onda del voltaje de salida, obtener una buena forma de onda sinusoidal y prevenir eficazmente la ruptura accidental de la muestra de prueba debido a picos armónicos.
4. Evite que grandes corrientes de cortocircuito-quemen el punto de falla. En el estado de resonancia en serie, cuando se rompe el punto débil del aislamiento de la muestra de prueba, el circuito se desconecta inmediatamente y la corriente del bucle cae rápidamente a 1/Q de la corriente de prueba normal. Sin embargo, cuando se realizan pruebas de tensión soportada en modo de resonancia paralela o de transformador de prueba, la corriente de ruptura aumenta inmediatamente varias decenas de veces. En comparación con la corriente de cortocircuito-, la corriente de ruptura difiere cientos de veces. Por lo tanto, la resonancia en serie puede identificar eficazmente las debilidades del aislamiento sin la preocupación de que grandes corrientes de cortocircuito-quemen el punto de falla.
5. No habrá recuperación de sobretensión. Cuando la muestra de prueba se rompe, debido a la pérdida de las condiciones de resonancia, el alto voltaje desaparece inmediatamente, el arco se extingue inmediatamente y el proceso de restablecimiento del voltaje de recuperación es largo. Es fácil desconectar la fuente de alimentación antes de alcanzar nuevamente el voltaje de descarga. Este proceso de recuperación de tensión es un proceso de oscilación intermitente de acumulación de energía, que es largo y no produce ninguna sobretensión de recuperación.
Características principales del producto:
1. Los componentes de potencia y modulación de frecuencia utilizan los componentes de alta-calidad más avanzados importados de Japón;

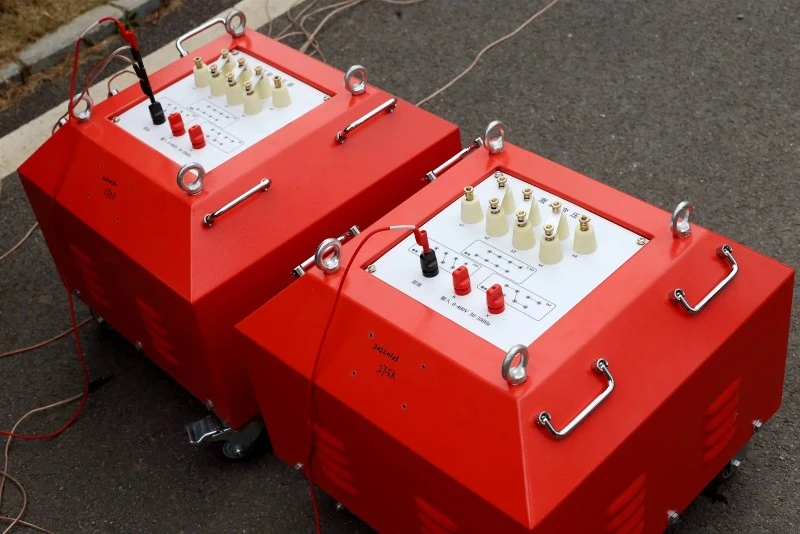

2. Utilizar plenamente los recursos existentes de la empresa y desarrollar, diseñar y producir de forma independiente todos los componentes del equipo, incluida la fuente de alimentación de frecuencia variable, el transformador de excitación, el reactor de alto-voltaje, el compensador de capacitor y el divisor de voltaje de capacitor de alta-precisión;
3. Tiene múltiples funciones que incluyen completamente automática (sintonización automática, refuerzo automático), completamente manual (sintonización manual, refuerzo manual) y semi-automática (sintonización automática, refuerzo manual y sintonización manual, refuerzo automático), y se puede cambiar y usar libremente;
4. Capaz de configurar el voltaje de prueba, el tiempo de presurización, la configuración de corriente de alarma, la configuración de voltaje de alarma, el rango de frecuencia y el voltaje de arranque;
5. Equipado con una función de protección de descarga, en caso de descarga repentina de la muestra de prueba o pérdida repentina de resonancia en el circuito resonante causada por otras razones, la fuente de alimentación de control de frecuencia variable cortará la salida de forma inmediata, automática y rápida, y mostrará el tipo de protección y el valor del voltaje de descarga disruptiva;
6. Mida y muestre información relevante como voltaje de salida, frecuencia de salida, tiempo de presurización y tipo de acción de protección. El voltaje caerá automáticamente a cero al finalizar el experimento;
7. Tecnología de plataforma de interfaz china completa LCD grande, operación de pantalla táctil completa, almacenamiento de datos
8. Resumen de Características Técnicas y Puntos Clave:
(1) Tecnología digital y de energía avanzada: el dispositivo de energía adopta el último módulo de energía inteligente (IPM) introducido en el extranjero, que integra accionamiento, protección y conversión de energía, lo que mejora en gran medida la confiabilidad de toda la máquina y reduce el volumen y el peso.
(2) Función de protección completa:
Protección contra sobretensión: se puede configurar el valor de protección y el tiempo de acción es inferior a 1 milisegundo;
Protección dual contra sobrecorriente y sobrecalentamiento: combina auto-protección de dispositivos de alta-potencia con protección de software, con un tiempo de acción de menos de 10 microsegundos;
Protección contra descargas disruptivas: el tiempo de acción es inferior a 1 milisegundo y se puede registrar el valor del voltaje de descargas disruptivas;
Protección de posición cero: arranque de voltaje cero.
(3) Cuatro modos de trabajo únicos:
Prueba manual: busque manualmente el punto de resonancia y aumente manualmente el voltaje al nivel requerido, y automáticamente el tiempo después de presionar el botón;
Prueba automática: busque automáticamente el punto de resonancia de acuerdo con la configuración, luego aumente automáticamente al voltaje establecido y comience a cronometrar automáticamente;
Sintonización automática y refuerzo manual: después de encontrar automáticamente el punto de resonancia de acuerdo con la configuración, el voltaje debe elevarse manualmente al valor deseado y se presionará el botón "sincronización automática" para cronometrar automáticamente;
Sintonización manual del impulso automático: busque manualmente el punto de resonancia y cronometre automáticamente después del impulso automático de acuerdo con la configuración.
(4) Interfaz humana-máquina amigable:
Plataforma de visualización DSP dedicada, almacenamiento de datos de gran capacidad, pantalla LCD grande; Información completa sobre la solicitud de asistencia para ayudarle a analizar posibles problemas que puedan surgir durante las acciones protectoras durante las pruebas-in situ; Puede ahorrar 200 tiempos de datos de prueba; Muestra la curva de forma de onda de voltaje de frecuencia durante la modulación de frecuencia, lo que permite una observación intuitiva de si se ha encontrado un punto de resonancia; El rango de escaneo se puede configurar arbitrariamente dentro del rango especificado y la dirección de escaneo se puede seleccionar hacia arriba o hacia abajo, lo que hace que sea conveniente para los usuarios operar; Para muestras que requieren pruebas en condiciones de 50 Hz (como generadores), utilizamos tecnología de modulación de frecuencia e inductancia. El valor de inductancia de nuestro reactor se puede ajustar apropiadamente según las necesidades de prueba, y el dispositivo de sujeción puede garantizar la reducción del ruido del reactor cuando se enciende;
(5) Diseño estructural único: el acceso y la salida de la caja de control de potencia FM están conectados mediante enchufe y tornillo, lo cual es seguro, conveniente, confiable, hermoso y exquisito; El reactor adopta un proceso único de fundición de epoxi para evitar la humedad y los golpes; El color y la apariencia generales están especialmente diseñados por una empresa de diseño profesional, que es hermoso y elegante.
