Equipo de prueba de tensión soportada resonante en serie de frecuencia variable? Wuhan UHV se especializa en la producción deresonancia en serie, con una amplia gama de selección de productos y pruebas eléctricas profesionales. para encontrarsíresonancia de ries, elija Wuhan UHV.
Equipos de prueba de tensión soportada resonante en serie de frecuencia variablese usa ampliamente en industrias como la eléctrica, metalúrgica, petrolera, química, etc. Es adecuado para muestras de prueba capacitivas de alta-capacidad y alto-voltaje, como generadores, transformadores, etc. GIS, pruebas preventivas y de entrega para cables reticulados-de alto-voltaje, transformadores, bujes, etc.
Apodo del producto del equipo de prueba de voltaje soportado resonante de la serie de frecuencia variable
Dispositivo de prueba de voltaje soportado de CA de resonancia en serie de frecuencia variable, resonancia en serie de frecuencia variable, resonancia en serie de frecuencia variable, resonancia en serie, resonancia en serie de modulación de frecuencia, dispositivo de prueba de voltaje soportado de resonancia en serie, equipo de prueba de resonancia en serie, dispositivo de prueba de voltaje soportado de cable, dispositivo de prueba de voltaje soportado de frecuencia eléctrica, equipo de prueba de voltaje soportado de CA de cable de alto-voltaje cruzado-, dispositivo de prueba de voltaje soportado de CA, resonancia de modulación de frecuencia, dispositivo de prueba de voltaje soportado de CA de resonancia en serie de modulación de frecuencia, Resonancia en serie de CA, resonancia en serie de frecuencia variable, dispositivo de prueba de resonancia en serie, dispositivo de prueba de tensión soportada de resonancia en serie, dispositivo de prueba de tensión soportada de CA GIS.
Principio de funcionamiento del equipo de prueba de tensión soportada por resonancia en serie de conversión de frecuencia
El dispositivo de prueba de resonancia en serie de frecuencia variable aplica el principio de resonancia en serie paralela. Al ajustar la frecuencia de salida del controlador de frecuencia variable, la inductancia l del reactor en el circuito y la capacitancia c de la muestra de prueba resuenan, y el voltaje resonante es el voltaje aplicado a la muestra de prueba. La fuente de alimentación se proporciona a través del controlador de modulación de frecuencia, y el transformador de excitación aumenta inicialmente el voltaje de prueba para aplicar alto voltaje al reactor ly a la muestra de prueba cx. Al cambiar la frecuencia de salida del controlador de modulación de frecuencia, el circuito entra en estado de resonancia en serie; La frecuencia de resonancia del circuito depende de la capacitancia cx de la muestra de prueba y de la inductancia l del reactor. Ajuste el voltaje de salida del controlador de frecuencia variable para lograr el valor de voltaje requerido del alto voltaje en la muestra de prueba.
Características del producto del equipo de prueba de tensión soportada por resonancia en serie de conversión de frecuencia
La pantalla grande muestra los datos y el estado de la prueba y tiene una función de indicación de pasos de operación en tiempo real-
Puede ajustar de manera flexible el voltaje experimental, el rango de frecuencia y el tiempo de presurización
Los resultados de la prueba pueden calcular la capacitancia de la muestra de prueba.
Equipado con una interfaz de comunicación por computadora para facilitar la comunicación y la gestión de datos experimentales.
Tamaño pequeño, peso ligero, fácil operación
Alta resolución, resolución de frecuencia de 0.001HZ
Alta seguridad y confiabilidad, el sistema tiene funciones de protección contra sobrecorriente, sobretensión y descarga, que pueden proteger eficazmente la seguridad personal y del equipo. Los resultados de la prueba se pueden imprimir y actualizar con software.

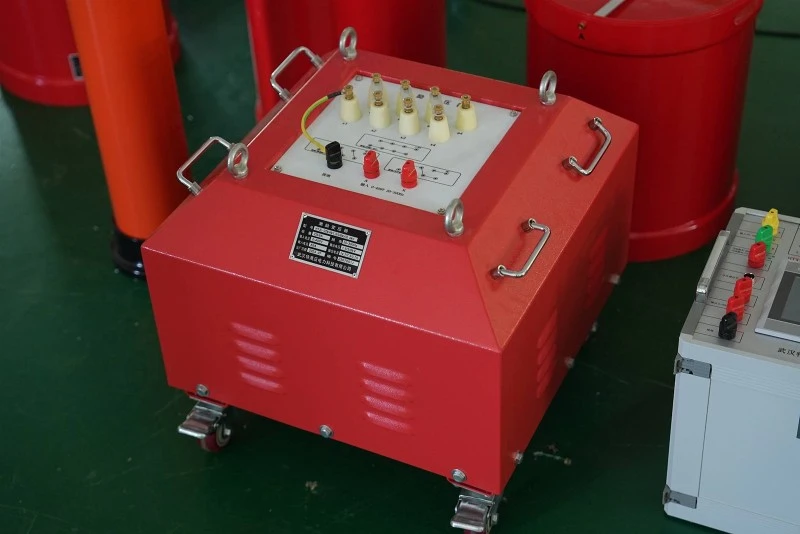

Conjunto completo de equipos de prueba de tensión soportada por resonancia en serie de conversión de frecuencia
El conjunto completo de equipos consta de una fuente de alimentación reguladora de tensión de frecuencia variable, un transformador de excitación, un reactor, un divisor de tensión y un condensador de compensación.
