ElDispositivo de tensión soportada resonante en serie de frecuencia variableUtiliza el principio de resonancia en serie, excita el circuito resonante en serie con un transformador de excitación, ajusta la frecuencia de salida del controlador de frecuencia variable y hace que la inductancia del circuito L y la muestra de prueba C resuenan en serie. El voltaje resonante es el voltaje aplicado a la muestra de prueba. El conjunto completo deEquipos de resonancia en serie de frecuencia variable.se utiliza ampliamente en industrias como la eléctrica, la metalurgia, el petróleo y la ingeniería química, y es adecuado para la entrega y pruebas preventivas de muestras capacitivas de alta-capacidad y alto-voltaje.

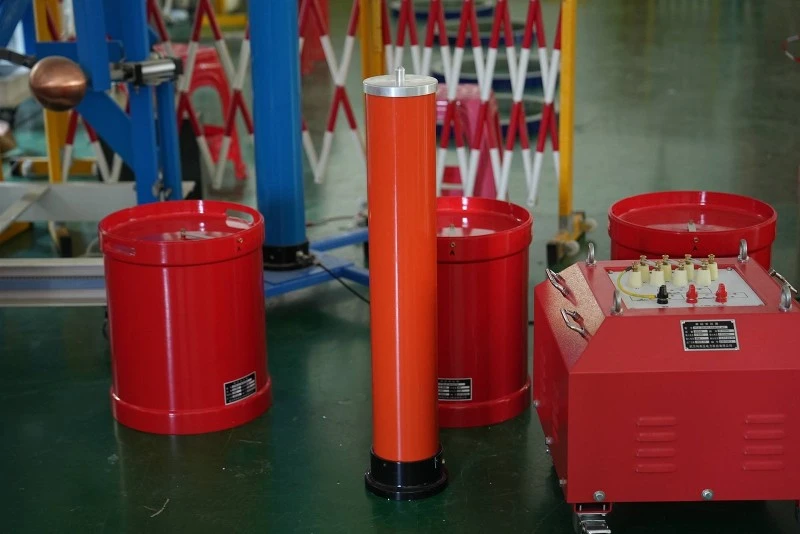

ElDispositivo de tensión soportada resonante en serie de frecuencia variableconsta principalmente de un controlador de frecuencia variable, un transformador de excitación, un reactor de alto-voltaje, un divisor de voltaje de alto-voltaje, etc. Los controladores de frecuencia variable se dividen en dos categorías: controladores de escritorio con 20 KW y más, y controladores de caja portátiles con 20 KW y menos; El conjunto completo de equipos de resonancia en serie de frecuencia variable consta de un controlador y un filtro. La función principal de un controlador de frecuencia variable es convertir una onda sinusoidal de frecuencia eléctrica de 380 V o 200 V CA con amplitud y frecuencia fijas en una onda sinusoidal con amplitud y frecuencia ajustables. Y proporcionar energía para todo el equipo. La función del transformador de excitación es elevar la tensión de salida de la fuente de alimentación de frecuencia variable al voltaje de prueba apropiado. El reactor L de alto-voltaje es un componente importante del circuito resonante. Cuando la frecuencia industrial es igual a 1/(2 π√ LCX), sufre resonancia en serie con la muestra de prueba CX.
ElDispositivo de tensión soportada resonante en serie de conversión de frecuenciaadopta un método de superposición de múltiples-etapas y se pueden usar múltiples reactores en paralelo o en serie. El divisor de voltaje se usa para medir el voltaje de prueba y también se puede usar como capacitor de compensación para muestras de prueba de capacitancia pequeñas, permitiendo que la frecuencia resonante complete las pruebas de voltaje soportado de CA para varios equipos de energía dentro del rango de 30-300 Hz. El principio básico de la resonancia en serie de frecuencia variable es utilizar un equipo de prueba de resonancia en serie ajustable (30-300 Hz) para resonar con el condensador del objeto de prueba para generar un voltaje de prueba de CA.
Principio de conversión de frecuencia Resistencia de voltaje de resonancia en serie
Cuando la frecuencia del circuito f=1/2 π√ LC, se produce resonancia en el circuito y el voltaje en la muestra de prueba es Q veces el voltaje de salida del extremo de alto voltaje del transformador de excitación. Q es el factor de calidad del sistema, que es el múltiplo de resonancia de voltaje, que generalmente varía de decenas a cientos o más. Primero, ajuste la frecuencia de salida de la fuente de alimentación de frecuencia variable para inducir resonancia en serie en el circuito, y luego ajuste el voltaje de salida de la fuente de alimentación de frecuencia variable bajo la condición de resonancia del circuito para lograr el valor de prueba del voltaje de muestra. Debido a la resonancia del circuito, un voltaje de salida más pequeño de la fuente de alimentación de frecuencia variable puede generar un voltaje de prueba más alto en la muestra de prueba CX.
