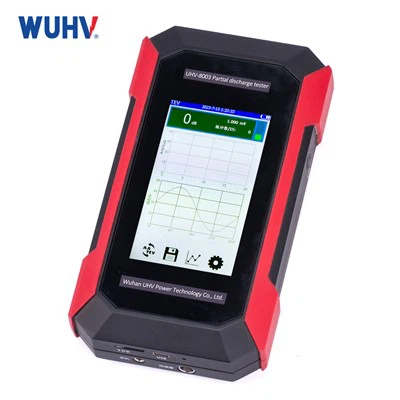

Sistema de detección de descarga parcial

La descarga parcial (PD) es un fenómeno de descarga parcial, no penetrante que ocurre dentro o en la superficie de aislamiento del equipo eléctrico de alto voltaje (como transformadores, cables, SIG, motores, etc.). Es un signo temprano importante de degradación de aislamiento, y el desarrollo a largo plazo puede conducir a una descomposición de aislamiento, falla del equipo e incluso cortes de energía. El sistema de detección de descarga parcial es un dispositivo diseñado específicamente para monitorear, identificar y ubicar este fenómeno de descarga, y es una de las tecnologías centrales para el monitoreo del estado de la energía y el diagnóstico de fallas.

1. Detección: capturar señales PD de manera sensible y confiable.

2. Supresión de interferencias: filtrado de hardware (paso de banda, pase alto, bajo paso), algoritmos de procesamiento de señal digital (DSP) (como transformación de wavelet, filtrado digital) y otros métodos se utilizan para suprimir el ruido e interferencia de fondo.

3. Extracción de características: Calcule los parámetros básicos como la amplitud (intensidad), la fase (posición relativa al voltaje de frecuencia de potencia) y la tasa de repetición (número de descargas por segundo) de la descarga.

4. Reconocimiento de patrones: según el mapa de distribución de fase (φ - Qn) de descarga, forma de onda de pulso, características estadísticas, etc., use sistemas expertos, redes neuronales, máquinas de vectores de soporte y otros métodos para identificar tipos de descarga (como descarga interna, descarga de superficie, descarga de corona, descarga de potencial flotante).

5. Evaluación de gravedad: según la capacidad de descarga (PC), energía de descarga, tendencia de desarrollo, etc., evalúa el grado de daño de la descarga al aislamiento del equipo.

6. Localización: utilizando diferencias de tiempo (como UHF, ultrasonido), resistencia a la señal (como el escaneo de TEV) o múltiples métodos de fusión, determine la ubicación específica de la fuente PD dentro del dispositivo.

7. Alarma y diagnóstico: basado en umbrales preestablecidos o resultados de análisis inteligentes, actividades de activación y proporcionan informes de diagnóstico.

8. Gestión de datos y análisis de tendencias: almacene datos históricos, dibuje gráficos de tendencias de parámetros de descarga y evalúe los cambios en el estado de aislamiento.

Prueba de fábrica y prueba de aceptación: Asegure la calidad de aislamiento de los nuevos equipos.

Prueba de entrega: inspección antes de la instalación y operación del equipo.

Pruebas preventivas: Pruebas regulares fuera de línea.

Monitoreo en línea: monitoreo continuo o periódico en tiempo real de equipos importantes, como transformadores grandes, SIG y cables de alto voltaje.

Diagnóstico de fallas: encuentre la causa cuando el equipo es anormal.

Verificación después del mantenimiento: confirme si los defectos han sido eliminados después del mantenimiento.

Resumen:

El sistema de detección de descarga parcial es un equipo técnico clave para garantizar la operación segura y confiable de los equipos de energía. Al capturar y analizar señales de descarga parciales, puede advertir efectivamente sobre las fallas de aislamiento, lograr el mantenimiento predictivo de los equipos y reducir significativamente los riesgos de accidentes y los costos de mantenimiento. Con el desarrollo continuo de la tecnología de sensores, la tecnología de procesamiento de señales y la inteligencia artificial, los sistemas de detección de descarga parcial están evolucionando rápidamente hacia una mayor sensibilidad, una capacidad anti-interferencia más fuerte, un diagnóstico más inteligente y aplicaciones en línea más amplias. Elegir métodos de detección (o combinaciones) y sistemas apropiados es crucial para diferentes tipos de dispositivos y escenarios de aplicación.
