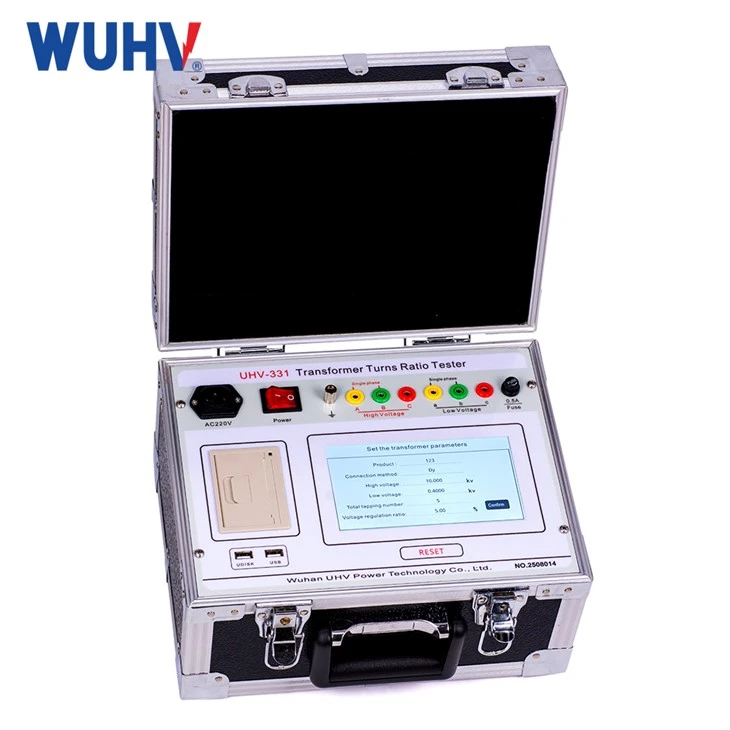

Introducción al producto
El probador de relación de transformador es un equipo de prueba especial utilizado para medir la relación de giros (relación) de los devanados de transformadores de alto voltaje y bajo voltaje. El daño del devanado, el cortocircuito entre giros o el error de cableado pueden causar desviación de la relación y afectar el funcionamiento normal del transformador. Medir la relación puede detectar fallas tempranas y evitar accidentes de energía repentinos.
Características del producto
Velocidad de prueba rápida
El probador de relación utiliza la tecnología de transformación de Fourier rápida, que puede extraer rápidamente la respuesta de frecuencia del devanado del transformador para calcular con precisión la relación. Esto permite al probador completar la prueba en menos de 5 segundos para la prueba de transformador monofásico y 15 segundos para la prueba de transformador trifásico, que es varias veces más rápido que el tiempo de prueba de 30 segundos a 1 minuto del equipo tradicional.
Amplio rango de prueba
Los probadores de relación común en el mercado generalmente solo pueden probar relaciones de 1 0 00 o 5000, mientras que nuestro probador de relación tiene un rango de prueba que se extiende de 0.8 a 10000. Esto significa que tanto los transformadores de distribución de bajo voltaje como los transformadores de transmisión ultra-voltaje se pueden probar con el mismo dispositivo, lo que mejora la práctica y los beneficios económicos del equipo.
Resolución alta
La resolución del probador de relación alcanza {{0}}. 0 001, lo que significa que puede detectar diferencias de relación extremadamente pequeñas. En comparación, la resolución de los probadores de relación general en el mercado suele ser entre 0.001 y 0.01. En la etapa temprana de un cortocircuito entre las vueltas del devanado, la desviación de la relación es extremadamente pequeña, pero el probador de alta resolución puede capturar agudeza estas pequeñas anomalías y evitar más daños al equipo.
Parámetros técnicos
|
Rango de pruebas de relación de transformación |
0.8-10000 |
|
Rango de pruebas grupales |
1-12 |
|
Precisión de prueba de relación de transformación |
clase {{0}}. 1 (180v: 0. 8-200) |
|
clase 0. 2 (180V: 200-1000) |
|
|
clase 0. 5 (180V: 1000-10000) |
|
|
clase {{0}}. 2 (10v: 0. 8-100) |
|
|
Resolución de la relación de transformación |
0.0001 |
|
Entrada de energía |
220V ± 10%, 50Hz ± 1Hz |
|
Temperatura de servicio |
-20 Grado ~ 40 grados |
|
Humedad relativa |
Menos de o igual al 85%, sin condensación |
|
Tamaño general de la máquina host |
325 mm × 278 mm × 188 mm |
|
Peso de la máquina host |
6.9 kg |
