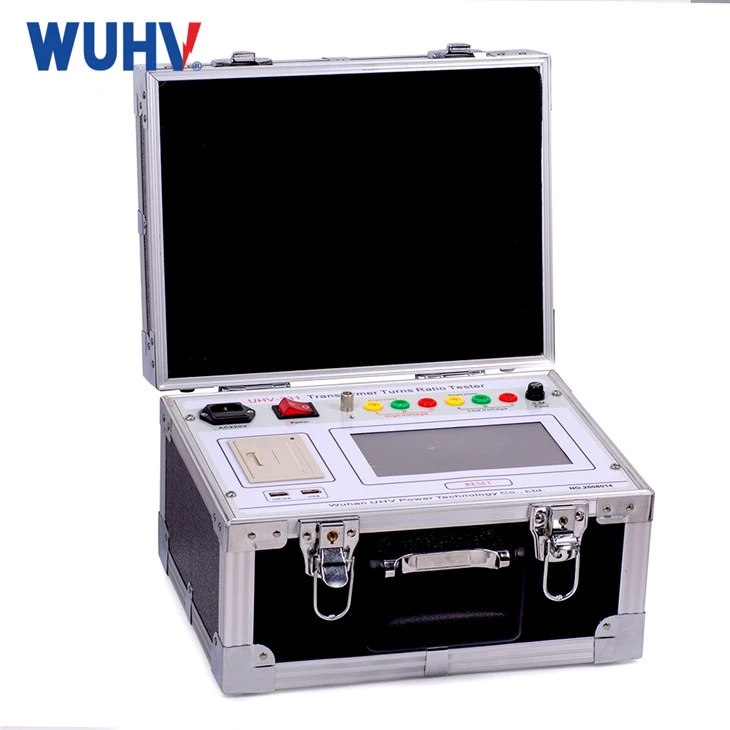

Medidor de relación de vueltas de transformador de voltaje variable
El medidor de relación de espiras de transformador de voltaje variable (medidor TTR) está diseñado para pruebas integrales de relación de transformador donde se requieren niveles de excitación adaptables en diversos diseños de transformadores y condiciones de campo.
Especificaciones técnicas de un vistazo
|
Característica/Parámetro |
Especificación estándar |
Beneficio técnico/impacto |
|
Voltaje de prueba seleccionable |
1 V, 10 V, 40 V, 100 V CA (Variable/Seleccionable) |
Previene la saturación del núcleo; se adapta a diversas clasificaciones de aislamiento |
|
Rango de relación de vueltas |
0,8 a 10.000 |
Amplio espectro de medición para transformadores de baja, media y alta tensión. |
|
Precisión de la relación |
±0,1 % (de 0,8 a 2000) / ±0,2 % (de 2001 a 10 000) |
Garantiza una verificación de alta-precisión durante las pruebas FAT y de campo. |
|
Medición del ángulo de fase |
0 grados a 360 grados (Precisión: ±0,1 grados) |
Identifica la configuración del grupo vectorial y el desplazamiento de fase. |
|
Rango de corriente de excitación |
0 a 2 A (Resolución: 0,1 mA) |
Detecta anomalías centrales y giros en cortocircuito de forma temprana |
|
Frecuencia de prueba |
50 Hz/60 Hz (detección-automática) |
Compatible con las especificaciones de energía de la red global |
|
Datos y conectividad |
Almacenamiento interno (hasta 1000 juegos), USB, Bluetooth |
Exportación rápida de registros digitales para informes de inspección y aceptación |
Por qué es importante el voltaje de prueba variable
Excitación optimizada:Haga coincidir el voltaje de prueba directamente con el aislamiento y la clasificación del núcleo del transformador.
Prevención de saturación central:Reduzca el voltaje de excitación en devanados de transformadores más pequeños o altamente sensibles.
Versatilidad del cambiador de grifos:Realice mediciones confiables en rangos completos de cambiadores de tomas en carga (OLTC).
Herramienta de campo universal:Equipe a los equipos de pruebas con un único dispositivo portátil que cubra los requisitos de fábrica, servicios públicos y contratos de servicio.
Cumplimiento de estándares y puntos de referencia de la industria
CEI 60076-1
Transformadores de potencia – Parte 1: Requisitos generales
IEEE C57.12.90
Código de prueba estándar para transformadores de distribución, potencia y regulación sumergidos en líquido-
ANSI/IEEE C57.12.00
Requisitos generales para transformadores de potencia y distribución sumergidos en líquido-
Capacidades de diagnóstico avanzadas
Relación de giros y desviación del transformador:Compara valores-en tiempo real directamente con las especificaciones de la placa de identificación para evaluar los límites de tolerancia.
Desplazamiento de fase y verificación de grupo de vectores:Confirma la coherencia de la conexión de fases en configuraciones complejas de tres-fases.
Análisis de corriente de excitación:Identifica fallas sutiles en los devanados, problemas centrales o cortocircuitos entre espiras.
Verificación de polaridad y posición del grifo:Garantiza el cableado correcto del grifo antes de la energización del transformador.
Aplicaciones principales
Fabricación de transformadores y FAT
Verifique las relaciones de bobinado y la polaridad antes de salir de fábrica.
Puesta en servicio de subestaciones
Confirme los grupos de vectores y la coherencia de las proporciones después de la instalación o el transporte.
Mantenimiento preventivo y gestión de activos
Razón corriente de referencia y corriente de excitación frente a líneas de base históricas.
Instalaciones de reparación y rebobinado
Valide la precisión del devanado después de una revisión importante o reemplazo de la bobina.
¿Listo para actualizar sus capacidades de prueba de transformadores?
Cotizaciones personalizadas:Configuraciones de hardware y paquetes de accesorios personalizados.
Demostración y soporte técnico:Demostraciones virtuales en línea dirigidas por ingenieros de aplicaciones.
Soporte de cumplimiento y envío global:Documentación de exportación completa, certificados de calibración ISO 17025 y manuales en varios-idiomas.
Preguntas frecuentes
P: ¿Qué es un medidor de relación de vueltas de transformador de voltaje variable?
R: Es un instrumento de prueba eléctrica que se utiliza para medir la relación entre los devanados del transformador y al mismo tiempo proporciona niveles de voltaje de excitación seleccionables.
P: ¿Por qué es útil el voltaje de prueba variable para las pruebas de relación de transformador?
R: Diferentes transformadores pueden tener diferentes clasificaciones, configuraciones de devanado y requisitos de prueba.
P: ¿Qué parámetros puede medir un medidor de relación de vueltas de un transformador?
R: La medida principal es la relación de vueltas del transformador. Dependiendo de la configuración del instrumento, las mediciones adicionales pueden incluir desviación de relación, ángulo de fase, corriente de excitación, polaridad, grupo de vectores y posición de derivación.
P: ¿Puede este tipo de medidor probar las posiciones de las tomas del transformador?
R: Sí, cuando el modelo seleccionado admite prueba de tap. Las mediciones se pueden realizar en diferentes posiciones de toma y compararse con la relación esperada para cada posición.
P: ¿Puede un medidor TTR probar transformadores trifásicos-?
R: Un modelo diseñado para pruebas de transformadores trifásicos-puede medir las relaciones de fase requeridas y puede admitir pruebas de relaciones de fases y grupos de vectores.
P: ¿Qué debo hacer si la relación medida es anormal?
R: Primero verifique las conexiones de los cables de prueba, los datos de la placa de identificación del transformador, la configuración seleccionada y la posición real de la toma. Compare el resultado entre fases y con registros de pruebas anteriores, cuando estén disponibles.
P: ¿Es suficiente una prueba de relación de vueltas del transformador para determinar la condición del transformador?
R: No. La prueba TTR es una parte de la evaluación del estado del transformador. Dependiendo de la aplicación, es posible que se requieran pruebas adicionales como resistencia del devanado, resistencia de aislamiento, factor de potencia, corriente de excitación u otros métodos de diagnóstico.
P: ¿Qué debo comparar al comprar un medidor TTR de voltaje variable?
R: Compare el rango de medición de relación, la precisión, los voltajes de prueba disponibles, la frecuencia de prueba, las funciones de medición de fase, el rango de corriente de excitación, la capacidad trifásica, las pruebas de grupo de vectores, las pruebas de derivación y el almacenamiento de datos.
